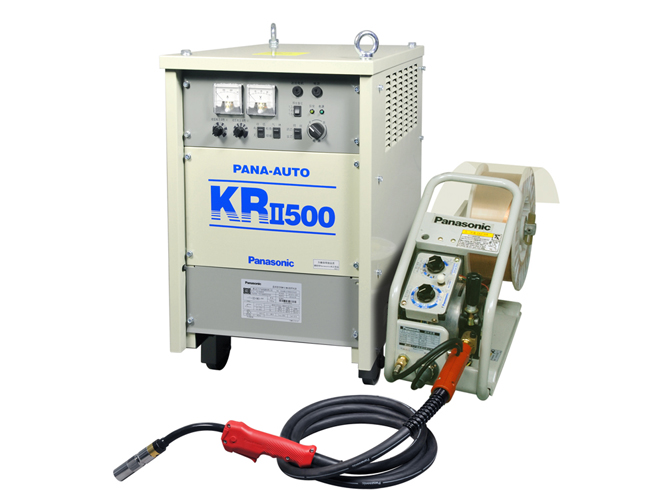

产品简称：500KR2
型号:YD-500KR
序列号:YD-500KR2HVE
可焊材料：碳钢
产品介绍
1、焊丝直径选择、实芯/药芯焊丝切换
2、一元化/个别调整转换功能
3、操作简单，维护方便
额定规格
电源型号 | YD-500KR |
产品序列号 | YD-500KR2HVE |
输入电压 | AC 三相 380 V |
额定输入容量 | 31.9 kVA |
额定输入功率 | 28.1 kW |
空载电压 | 66 V |
输出电流范围 | 60－550 A |
输出电压范围 | 17－41.5 V |
额定负载持续率 | 60% |
控制方式 | 晶闸管控制 |
焊接条件存储 | — — |
电流调节 | 个别/一元化 |
焊丝材料 | 碳钢 |
外形尺寸（W×D×H） | 436×675×762 mm |
重量 | 158 kg |
YD-500KR2HVE部品明细表
| No | 记号 | 部品名称 | 部品编号 | 数量 | 备注 |
| 1 | MTr | 主变压器 | TSM93062 | 1 |
|
| 2 | DTr2 | 控制变压器 | TSMU0171 | 1 |
|
| 3 | IPL | 平衡电抗器 | TSMLU014 | 1 |
|
| 4 | DCL | 直流电抗器 | TSM94291 | 1 |
|
| 5 | SCR1~6 | 晶闸管 | STA150AA30 | 1 | 与PWB150AA30通用 |
| 6 | R1 | 水泥电阻(30W0.5R) | RX274H30WR5K | 1 | 30W,0.5Ω |
| 7 | R2 | 水泥电阻(40W100RJ) | SFW40A101J | 1 | 40W,100Ω |
| 8 | ENR1- | 输入线组 | TSM11007-06 | 1 |
|
| 9 | C1,C2 | 电容组件 | TSM11273-02 | 1 |
|
| 10 | C1 | 电容 | CBB61-2.0UF-400V | 1 | 冷却风扇电机用 |
| 11 | A | 电流表 | FST60-600A | 1 |
|
| 12 | V | 电压表 | FST60-75V | 1 |
|
| 13 | CT | 电流互感器 | HAS400-S/SP50 | 1 |
|
| 14 | SW1 | 电源开关 | AJ461003F | 1 | 适用于老机型 |
| 14 |
| 电源开关 | LAY39-20X/K2X | 1 | 适用于新机型 |
| 15 | SW2 | 开关 | SR-W102A-30BB | 1 |
|
| 16 | SW3 | 开关 | SR-W102A-30BB | 1 |
|
| 17 | SW4 | 开关 | SR-W102A-30BB | 1 |
|
| 18 | SW5 | 开关 | KCD3-13-CF1G-BB | 1 |
|
| 19 | VRAc | 电位器 | TV18Y20FB502FNCB | 1 | 收弧电流调节器 |
| 20 | VRVc | 电位器 | TV18Y20FB502FNCB | 1 | 收弧电压调节器 |
| 20-1 |
| 电位器旋钮 | TSMK3042-01 | 1 |
|
| 21 | IED1 | 指示灯（绿） | DB40NBG | 1 | 电源指示灯 |
| 22 | LED2 | 指示灯 | DB-400Y | 1 | 异常指示灯 |
| 23 | Fu1 | 保险管(1A) | 61NR010H | 1 | 电源(1A) |
| 23-1 |
| 保险管座 | FHS07F | 1 |
|
| 24 | Fu2 | 保险管(8A) | 61NR080H | 1 | 送丝电机(8A) |
| 25 | Fu3 | 保险管(1A) | 61NR010H | 1 | 气阀(1A)P板 |
| 26 | MgM | 交流接触器 | PTG403011LS | 1 |
|
| 27 | FAN | 风扇电机 | SF-200-25-4D | 1 |
|
| 27-1 |
| 风扇叶片 | MUH300FANT | 1 |
|
| 28 | THp1 | 热继电器 | 67L085 | 1 | 晶闸管保护用 |
| 30 | CO2 | 6芯插座 | MT25B6YPM | 1 | 送丝机用 |
| 31 | CO3 | 插座 | RU-02-98 | 1 | 气体调节器用 |
| 32 |
| P板 | TSMPA073 | 1 |
|
| 57 |
| 输出端子 | TSM15748 | 1 |
|
| 59 |
| 风扇支架 | TSM12224 | 1 |
|
| 62 |
| 护罩 | TSM00386 | 1 |
|
| 62-1 |
| 输入端子总成 | TSM23623-03 | 1 |
|
*郑重声明为了产品及设计方案改善，本页面所载规格、设计及颜色若有更改恕不另行通知，请以最终产品为准。
