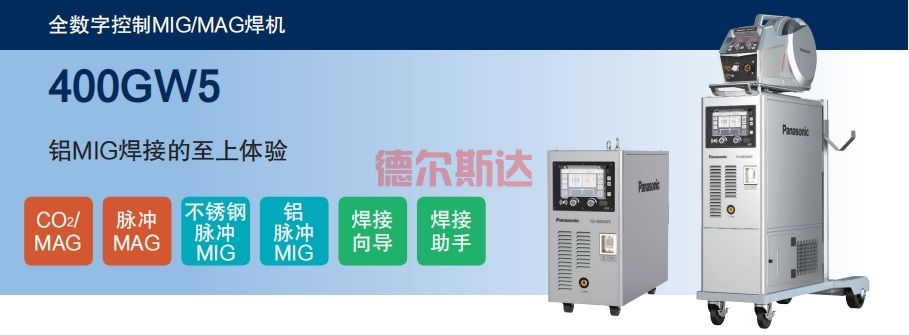

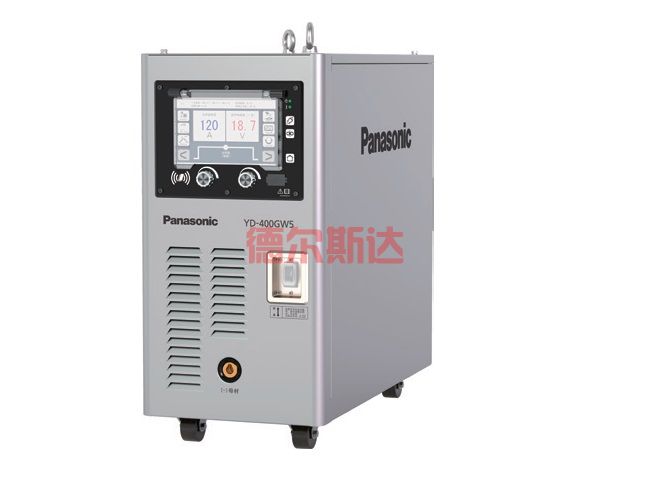

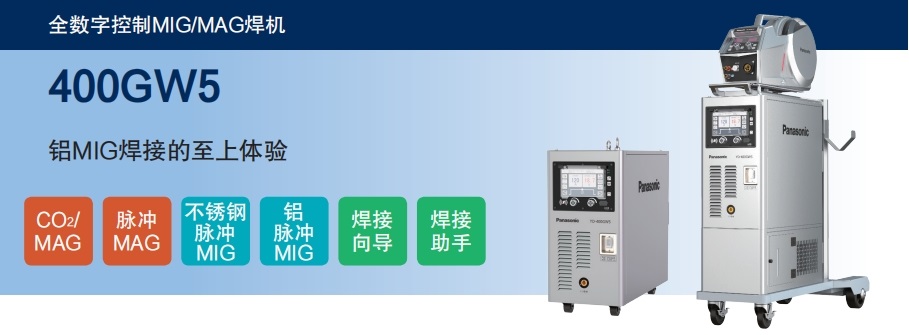

松下全数字控制MIG/MAG焊机YD-400GW5HGE、YD-400GW5HNW
铝焊接性能
●铝合金焊接，提高了脉冲电弧的稳定性。电弧形态清晰，集中性强，气孔倾向小。除铝合金外，还搭载碳钢、不锈钢、镀锌板等材质的焊接数据库。
丰富的实用功能
● 送丝装置具备抽丝功能：
抽丝引弧功能：引弧瞬间通过焊丝回抽，大幅提高引弧成功率，引弧飞溅极少，（如移动引弧、有加长线引弧、电缆盘圈状态引弧等）条件下，也能顺畅引弧。 抽丝回烧功能：回烧结束后，焊丝回抽脱离熔池，可有效消除熔球，提高下次引弧的成功率。
● 具备干伸长自适应功能：焊接过程中干伸长发生变化，也能保持输出电流不变，得到一致的焊缝熔深。
● 具备弧长自适应功能：脉冲模式下， 在不同接头形式下焊接弧长一致，焊接效果一致。
● 脉冲特性调节功能：通过脉冲特性调节，能够有效的改变电弧形态，进而达到控制熔池形状和改变焊缝成形系数的目的。
● 具备脉冲回路动态补偿功能：焊接过程中实时检测焊接回路的电阻和电感，并对脉冲参数进行实时补偿，保持电弧稳定不变。
● 粘丝检测与快速解除控制功能：焊接结束期间进行粘丝检测，一旦粘丝即启动解除程序，使粘连部分快速熔断。
焊接电源额定规格
项目 | 单位 | 内容 | |
YD-400GW5HNW | YD-400GW5HGE | ||
额定输入电源·相数 | - | 3相AC 380 V | |
输入电源频率 | Hz | 50/60 | |
额定输入容量 | kVA/kW | 19.8/15.9 | |
额定输出空载电压 | V | DC 70 | |
额定输出电流 | A | DC 400 | |
额定输出电压 | V | 34 | |
额定负载持续率 | % | 40 | |
输出电流范围（※） | A | DC 40-400 | |
输出电压范围（※） | V | 16-34 | |
控制方式 | - | MOSFET逆变方式 | |
存储器 | - | 100 通道 存储·调用 | |
焊接法 | - | CO2/ MAG/ MIG/脉冲MAG /脉冲MIG | |
波形控制功能 | - | 数字设定 -99（弱）- 0（标准）- 99（强） | |
指令序列功能 | 焊接/焊接-收弧/初期-焊接-收弧/点焊 | ||
保护气体 |
- | CO2焊接 CO2：100% MAG焊接 Ar：80%，CO2：20% 不锈钢MIG焊接 Ar：97.5%，CO2：2.5% 铝MIG焊接 Ar：100% | |
适用焊丝直径 | mm | 钢：0.8-1.4 铝：1.2-1.6 | |
焊丝材料 | - | 碳钢/碳钢药芯/不锈钢/不锈钢药芯 /硬铝/软铝 | |
提前送气时间 | s | 0-10 连续调节 (0.1 s递增) | |
滞后停气时间 | s | 0-10 连续调节 (0.1 s 递增) | |
点焊时间 | s | 0.3-10.0 连续调节 (0.1 s 递增) | |
液体冷却系统容量 | L | 6 | - |
液体冷却系统冷却方式 | - | 水泵强制循环冷却 | - |
液体冷却系统冷却能力 | kW | 1.3 （流量1L/min下测试） | - |
冷却液流量 | L/min | >1 （ 配套松下产品使用） | - |
冷却液最大扬程 | m | 20 | - |
输出端子 | - | 快速插座 | |
外壳防护等级 | - | IP23S | |
绝缘等级 | - | 155℃（电抗器120℃） | |
冷却方式 | - | 强制风冷 | |
外形尺寸 （长×宽×高） |
mm | 1100×485×1160 （含电源+液体冷却 系统+气瓶小车） |
710×307×680 |
重量 |
kg | 99 （含电源+液体冷却 系统+气瓶小车） |
55 |
配套送丝装置
序列号 | 单位 | YW-40NFW1HWE | YW-40NF1HWE | |
额定焊接电流 | A | 500 | 500 | |
适配焊枪类型 | - | 水冷焊枪 | 风冷焊枪 | |
焊枪连接方式 | - | 欧式接头 | 松下接头 | |
适用 焊丝 | 丝径 | mm | ∅1.2,∅1.6 | ∅0.8-∅1.6 |
材质 | - | 铝 | 碳钢 | |
保护气体 | 类型 | - | Ar | CO2，CO2+Ar |
重量 | kg | 13.3 | ||
额定送丝速度 | m/min | 1.4-20 | ||
额定负载持续率 | ％ | 60 | ||
加长电缆组件 （定制长度） | - | WTMXW00036 | WTMWU00079 | |
配套焊枪
序列号 | YT-40MNW1HMW | YT-35CS4HSE |
额定焊接电流 | 400A | 350A |
适用焊丝丝径 | ∅1.2mm-∅1.6mm | ∅0.8-∅1.4mm |
适用焊丝 | 铝 | 碳钢、不锈钢 |
电缆长度 | 3m | |
铝焊接配置（水冷）
综合型式 | YM-400GW5HNW |
焊接电源 | YD-400GW5HNW |
送丝装置 | YW-40NFW1HWE |
送丝电缆组件 | WTMXW00036_2000 |
焊枪 | YT-40MNW1HMW |
母材电缆 | AGAB00301000 |
冷却液 | WTXXW00009 |
钢焊接配置（风冷）
综合型式 | YM-400GW5HGE |
焊接电源 | YD-400GW5HGE |
送丝装置 | YW-40NF1HWE |
送丝电缆组件 | WTMWU00079_2000 |
焊枪 | YT-35CS4HSE |
可焊接材质
标配 | 碳钢、3 /4 系不锈钢、铝合金、钛合金、药芯碳钢、药芯不锈钢 硅青铜、铝青铜、镀锌板、紫铜 |
可扩展 | 镍基合金（NiCrMo-3、NiCrMo-4） 、巴氏合金 |
