松下气体保护焊机

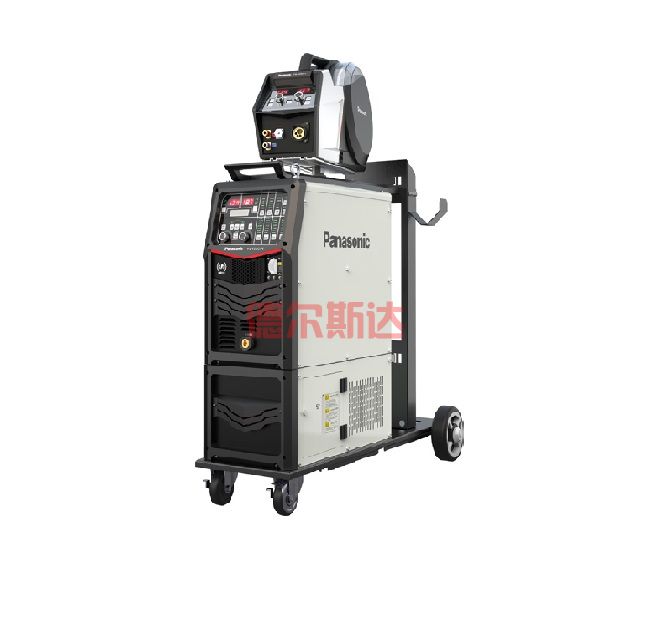

全数字控制MIG/MAG铝焊机YD-350GP6、YD-500GP6
GP6系列 专注铝MIG焊接的多功能机型CO2/MAG、脉冲MAG、不锈钢脉冲MIG、铝脉冲MIG

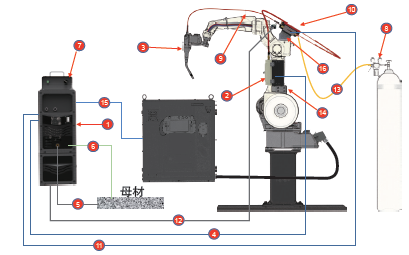

1.焊接电源GP6 2.送丝助力 3.伺服抽拉丝焊枪 4.送丝助力控制电缆 5.母材电缆 6.母材检测线（选配） 7.伺服控制装置 8.气体调整器 9.送丝管 支架 10.缓冲器 11.缓冲器加长控制线 12.正极电缆 13.气管 14.焊丝盘支架装置 15.机器人通讯线 16.缓冲器安装单元

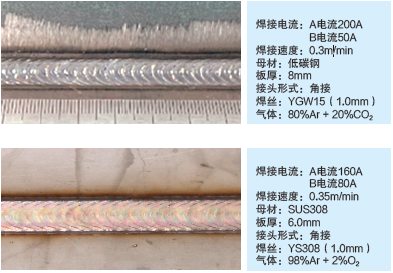

■ 碳钢和不锈钢焊接性能

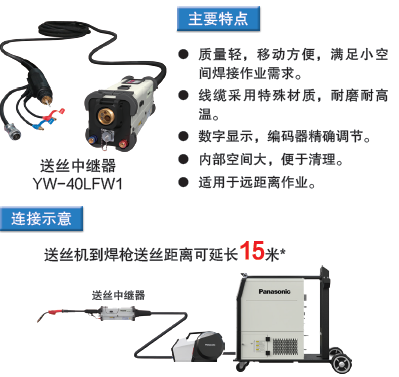

■ 可连接送丝中继YW-40LFW1，实现远距离作业
*电缆平直摆放
*需配置中继送丝机（YW-40NFW1HA5）和送丝机线缆（AGAB00974000）。
■ 可选配IoT模块和数字通讯模块
GP6具有双卡槽，分别支持Io T联网和数字通讯，IoT模块配，实现焊接过程的数据采集与分析；适合与专机及他社机器人实现通讯。
IoT物联网单元
订购号 | 联网方式 |
WTDXW00138 | 以太网/WIFI |
WTDXW00139 | 以太网/WIFI/4G |
数字通信单元
订购号 | 通讯方式 |
WTDXW00105 | DeviceNet |
WTDXW00106 | CANopen |
WTDXW00104 | PROFINET |
WTDXW00103 | EtherCAT |
WTDXW00102 | EtherNet/IP |
WTDXW00113 | RS485 |
■ 焊接电源额定规格
项目 | 单位 | 内容 | |
YD-350GP6 | YD-500GP6 | ||
控制方式 | - | 数字IGBT 控制 | |
额定输入电源·相数 | - | 三相 AC 380 V | |
输入电源频率 | Hz | 50/60 | |
额定输入容量 | kVA/ kW | 17.2/13.1 | 27.9/23.6 |
额定输出空载电压 | V | DC 78 | DC 78 |
额定输出电流 | A | DC 350 | 脉冲无 DC 500 脉冲有 DC 400 |
额定输出电压 | V | 31.5 | 39 |
额定负载持续率 | % | 60 | 60 |
输出电流范围（※ 注 ） | A | 脉冲无 DC 40 ～ 430 脉冲有 DC 40 ～ 350 | 脉冲无 DC 60 ～ 500 脉冲有 DC 60 ～ 400 |
输出电压范围（※ 注 ） | V | 16 ～ 35.5 | 17 ～ 39 |
存储器 | - | 100 通道 存储·调用 | |
焊接法 | - | CO2/MAG/ 脉冲 MAG/ 不锈钢 MIG/ 不锈钢脉冲 MIG / 铝 MIG/ 脉冲铝 MIG | |
波形控制功能 | - | 数字设定 | |
指令序列功能 | - | 焊接/ 焊接 - 收弧/ 初期 - 焊接 - 收弧/ 点焊 | |
保护气体 | - | CO2：100 % CO2 ；MAG： 80%Ar+20%CO2； 不锈钢 MIG：97.5%Ar+2.5%CO2 ； 铝 MIG：99.99%Ar | |
适用焊丝直径 | mm | 0.8 / 0.9 / 1.0 / 1.2 / 1.4 / 1.6 / 2.0 | |
焊丝材料 | - | 碳钢/ 不锈钢/ 铜合金/ 铝镁/ 铝硅/ 纯铝 | |
提前送气时间 | s | 0 s–10 s 连续调节(0.1 s 递增) | |
滞后停气时间 | s | 0 s–10 s 连续调节(0.1 s 递增) | |
点焊时间 | s | 0.3 s–10.0 s 连续调节(0.1 s 递增) | |
输入电源端子 | - | 端子台（3 相用，M5 螺栓固定） | |
输出端子 | - | 快插耦合式 | |
外壳防护等级 | - | IP23S | |
绝缘等级 | - | 200℃（主变 155℃） | |
电磁兼容分类 | - | A 类 | |
电源冷却方式 | - | 强制风冷 | |
液体冷却系统冷却液容量 | L | 6 | |
液体冷却系统冷却方式 / 冷却液循环方式 | - | 循环冷却/ 泵强制循环 | |
液体冷却系统冷却能力 | kW | 1.2 （流量 1 L/min 下测试） | |
液体冷却系统冷却液流量 | L/ min | >1（配套松下产品使用） | |
液体冷却系统最大扬程 | m | 20 | |
外形尺寸 ( 电源+ 液体冷却系统+ 气瓶小车) | mm | 1145×509×1049（长× 宽× 高） | |
重量 ( 电源+ 液体冷却系统+ 气瓶小车) | kg | 112（不含冷却液） | |
※电缆平直摆放下。
■ 手工焊配置
1 | 焊接电源 | YD-350GP6 | YD-500GP6 |
2 | 标配送丝装置 | YW-40NFW1HAE（铝） YW-40NFW1HAG（钢） | |
3 | 焊枪 | YT-40MNW1HME（铝） YT-40MNW1HMG（钢） | |
4 | 送丝电缆 | AGAB00860000（WTDXW00091） （70mm2 电缆，20m 内长度可定制。） | |
5 | 气体调整器 | YX-25AJ1HAE（Ar 用） YX-25CD1HAM（CO2/MAG 用） | |
6 | 输入电源电缆 | 6mm2 以上 | 10mm2 以上 |
7 | 接地线 | 6mm2 以上 | 10mm2 以上 |
8 | 母材侧电缆 | AGAB00301000 （WTDWC00096） （50mm2 电缆，20m 内长度可定制。） | AGAB00890000 （WTMWC00028） （70mm2 电缆，20m 内长度可定制。） |
9 | 母材检测线 （选配） | LBAA04936000（YR4X500SS） | |
■ 与本社机器人的连接
